接地电阻测试方法(测试接地装置的接地电阻测试方法)

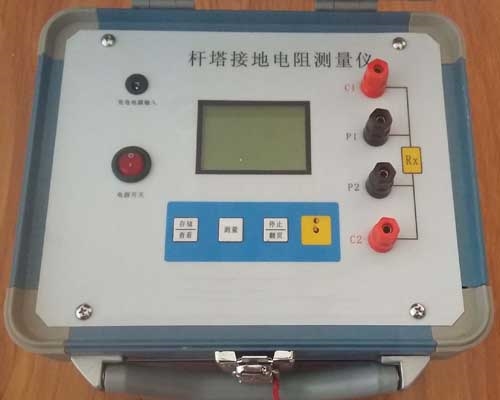

　　一、接地电阻试验

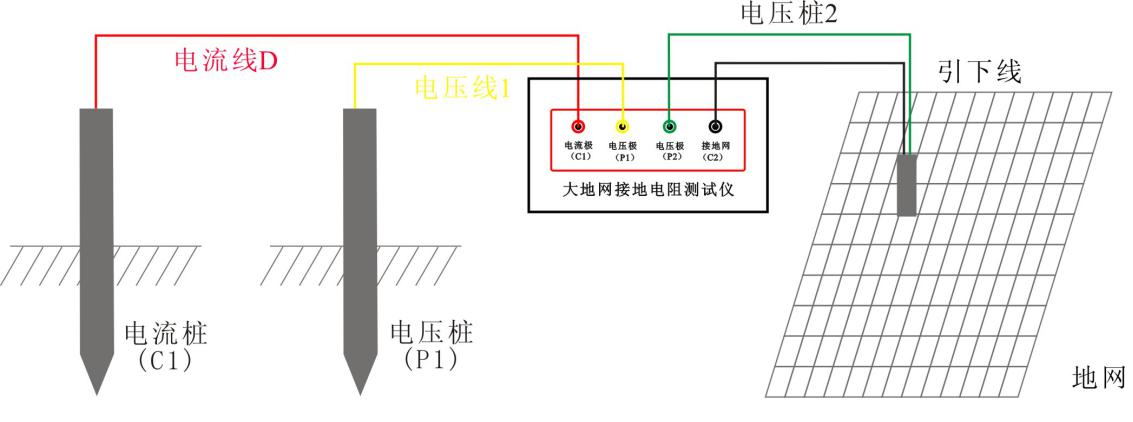

　　随着电力系统的发展，电网规模的扩大，各种微机监控设备的普遍应用，人们对接地的要求越来越高，而接地好坏的重要标准之一，就是接地装置的接地电阻大小。 目前的各种接地电阻测量方法，主要是为了测量工频接地电阻而采用的，是为了提高测量和计算的精度，或消除和降低测量中的干扰而研究出的方法。具体的试验方法详见《土壤电阻率测试方法》。

　　二、回路电阻试验

　　使用DSCR2100A钳形接地电阻测试仪进行回路电阻试验。

　　测量时只需将测量头卡住接地引下线即可，如图1-1。这时在仪器的信号线圈产生一个交流信号E，电压E通过架空地线、杆塔、接地极及大地构成回路，产生电流I，这样可知测量回路的电阻R。待测杆塔接地电阻Rx与R近似相等，这是因为，通常测量回路电阻有以下四个部分组成：

　　①Rx待测量的杆塔接地电阻；

　　②RDD是大地电阻，通常远小于1；

　　③R1// R2//…// Rn是该线路其余各基杆塔接地电阻并联值，送电线路的杆塔基数一般都在一百基以上，所以并联电阻很小，可以忽略。

　　④RDX是架空地线的电阻，通常小于1。所以，

　　R＝Rx＋RDD＋R1// R2//…// Rn＋RDXRx（10-17）

　　图1-1 DSCR2100A钳形接地电阻测试仪测量原理
