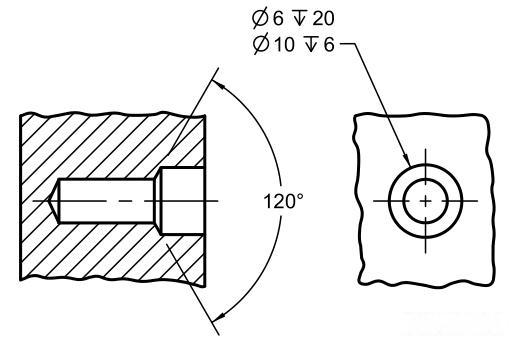

沉孔标注方法(沉孔标注方法公式怎么算)

一、倒角

1、作用：

（1）为了去除零件上因机加工产生的毛刺，

（2）便于零件装配，

一般在轴或孔的端部，加工成倒角。

2、标注方法：

一般方法：引线标注形式：倒角距离X倒角角度。

对于45度的倒角，可简写为：C倒角距离，值得注意的是，这种形式只针对45度的倒角。

>>注意：

如果图中不画倒角，也不在图中标注尺寸时，可在技术要求中加以说明，如“未注倒角C2”等。

二、圆角

1、作用

对于阶梯的孔和轴，为避免转角处产生应力集中，这些地方常加工成圆角。

应用场景：阶梯的孔和轴。

2、标注

标注形式如图所示：

>>注意：

如果图中不画圆角，也不在图中标注尺寸时，可在技术要求中加以说明，如“未注圆角R2”等。
