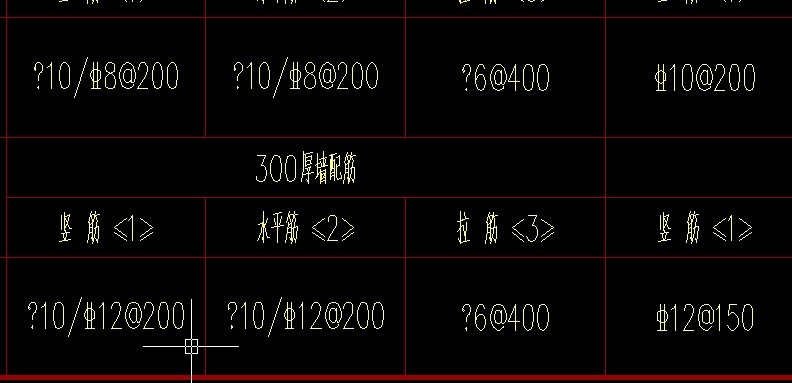

　　看了这么多年的图纸和图集，可对于一些不常见的图纸构件代号依然很陌生！其实专业图纸难就难在复杂的代号。今天为大家奉上图纸代号最全合集！

　　建筑常用构件代号大全

　　名称

　　代号

　　名称

　　代号

　　板

　　B

　　屋架

　　WJ

　　屋面板

　　WB

　　托架

　　TJ

　　空心板

　　KB

　　天窗架

　　CJ

　　槽形板

　　CB

　　框架

　　KJ

　　折板

　　ZB

　　刚架

　　GJ

　　密肋板

　　MB

　　支架

　　ZJ

　　楼梯板

　　TB

　　柱

　　Z

　　盖板或沟盖板

　　GB

　　框架柱

　　KZ

　　挡雨板或檐口板

　　YB

　　构造柱

　　GZ

　　吊车安全走道板

　　DB

　　暗柱

　　AZ

　　墙板

　　QB

　　承台

　　CT

　　天沟板

　　TGB

　　基础

　　J

　　梁

　　L

　　设备基础

　　SJ

　　屋面梁

　　WL

　　桩

　　ZH

　　吊车梁

　　DL

　　挡土墙

　　DQ

　　单轨吊车梁

　　DDL

　　地沟

　　DG

　　轨道连接

　　DGL

　　柱间支撑

　　ZC

　　车档

　　CD

　　垂直支撑

　　CC

　　圈梁

　　QL

　　水平支撑

　　SC

　　过梁

　　GL

　　梯

　　T

　　连系梁

　　LL

　　雨篷

　　YP

　　基础梁

　　JL

　　阳台

　　YT

　　楼梯梁

　　TL

　　梁垫

　　LD

　　框架梁

　　KL

　　预埋件

　　M-

　　框支梁

　　KZL

　　天窗端壁

　　TD

　　屋面框架梁

　　WKL

　　钢筋网

　　W

　　檩条

　　LT

　　钢筋骨架

　　G

　　专业图纸代号大全

　　代号

　　表示

　　SC

　　钢管

　　PC

　　PVC聚乙烯阻燃性塑料管

　　CT

　　桥架WC沿墙暗敷设

　　WS

　　沿墙明敷设

　　CC

　　沿顶板暗敷设

　　F

　　暗敷在地板内

　　CE

　　沿顶板明敷

　　YJV

　　电缆

　　SYV

　　电视线

　　PE

　　接地(黄绿相兼)

　　PEN

　　接零(蓝色)

　　3项线(火线)

　　A项(黄)B项(绿)C项(红)KV(电压)千伏

　　BV

　　散线

　　MEB

　　总等电位

　　LEB

　　局部等电位线路敷设方式代号

　　PVC

　　用阻燃塑料管敷设

　　DGL

　　用电工钢管敷设

　　VXG

　　用塑制线槽敷设

　　GXG

　　用金属线槽敷设

　　KRG

　　用可挠型塑制管敷设

　　线路明敷部位代号

　　LM

　　沿屋架或屋架下弦敷设

　　ZM

　　沿柱敷设

　　QM

　　沿墙敷设

　　PL

　　沿天棚敷设

　　线路暗敷部位代号

　　LA

　　暗设在梁内

　　ZA

　　暗设在柱内

　　QA

　　暗设在墙内

　　PA

　　暗设在屋面内或顶棚内

　　DA

　　暗设在地面或地板内

　　PNA

　　暗设在不能进入的吊顶内

　　照明灯具安装方式代号

　　D

　　吸顶式

　　L

　　链吊式

　　G

　　管吊式

　　B

　　壁装式

　　R

　　嵌入式

　　BR

　　墙壁内安装

　　配电线路的标注方法

　　a——b(c×d)e——f

　　a表示回路编号

　　b表示导线型号

　　c表示导线根数

　　d表示导线截面

　　e表示敷设方式及穿管管径

　　f表示敷设部位

　　表示2根导线

　　表示3根导线

　　表示n根导线

　　照明灯具标注方法

　　a

　　灯数

　　b

　　型号或编号

　　c

　　每盏照明灯具的灯泡个数

　　d

　　灯泡容量，W

　　e

　　灯泡安装高度，m

　　f

　　安装方式

　　L

　　光源种类，白炽灯或荧光灯
