交流接触器接线方法(单相交流接触器接线方法)

　　1、额定电压

　　(1)接触器铭牌额定电压是指主触点上的额定电压。通常用的电压等级为：直流接触器：110V，220V，440V，660V等档次。交流接触器：127V，220V，380V，500V等档次。如某负载是380V的三相感应电动机，则应选380V的交流接触器。

　　低电压接触器(2)额定工作电压额定工作电压是与额定工作电流共同决定接触器使用条件的电压值，接触器的接通与分断能力、工作制种类以及使用类别等技术参数都与额定电压有关。对于多相电路来说，额定电压是指电源相间电压(即线电压)。另外，接触器可以根据不同的工作制和使用类别规定许多组额定工作电压和额定电流的数值。例如：CJ10-40型交流接触器，额定电压为220V时可控制电动机为11kW，额定电压为380V时可控制电动机为20kW。

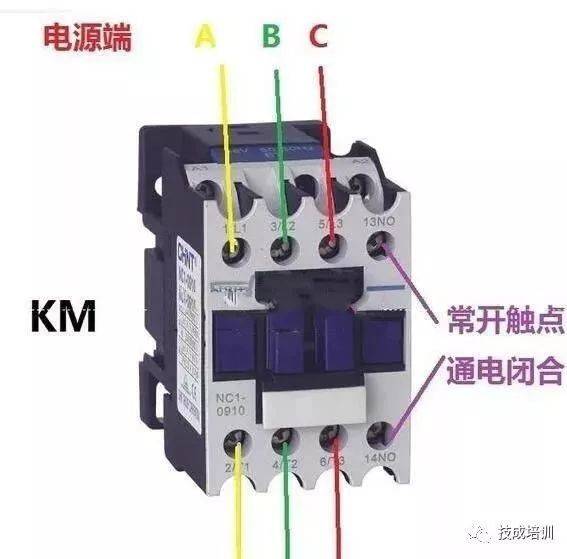

　　请点击此处输入图片描述

　　(3)额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。在任何情况下，额定工作电压不得超过额定绝缘电压。

　　2、额定电流

　　(1)额定电流接触器铭牌额定电流是指主触点的额定电流。通常用的电流等级为：直流接触器：25A，40A，60A，100A，250A，400A，600A。交流接触器：5A，10A，20A，40A，60A，100A，150A，250A，400A，600A。上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值。所谓间断—长期工作制是指接触器连续通电时间不超过8h。若超过8h，必须空载开闭三次以上，以消除表面氧化膜。如果上述诸条件改变了，就要相应修正其电流值。具体如下：

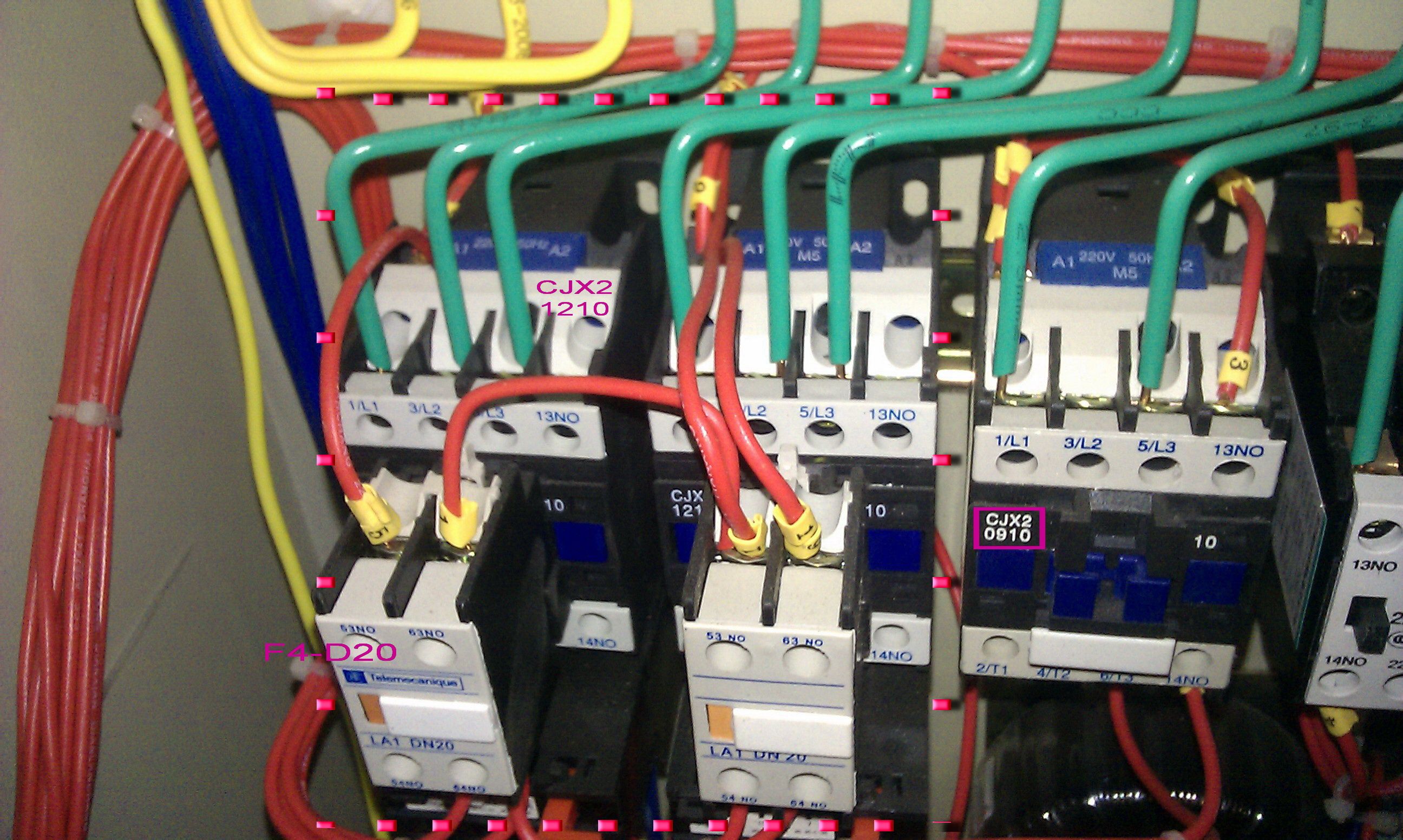

　　请点击此处输入图片描述

　　当接触器安装在箱柜内，由于冷却条件变差，电流要降低10~20使用;

　　当接触器工作于长期工作制，而且通电持续率不超过40;敞开安装，电流允许提高10~25;箱柜安装，允许提高5~10。介于上述情况之间者，可酌情增减。

　　请点击此处输入图片描述
